Затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом Auma в Краснодаре

В корзину

Купить в 1 клик

За счёт двойного эксцентрика уплотнение диска отходит от седла уже при небольшом открытии, снижая трение и усилия при управлении. Это уменьшает износ, повышает надёжность и обеспечивает герметичность класса А.

Удобно

Редуктор с фланцем по ISO 5210 позволяет легко автоматизировать затвор, в т.ч. смонтированный ранее.

Встроенные проушины обеспечивают простой монтаж, а опоры — устойчивость.

Строительная длина затвора совпадает со строительной длиной клиновой задвижки (серия F4 по DIN, серия 14 по EN) при значительно меньшем весе и габаритах.

Энергоэффективно

Возможно установить менее мощный привод благодаря конструкции редуктора с высоким передаточным числом. Диск имеет низкопрофильную конструкцию, обеспечивающую высокую пропускную способность и минимальные потери напора.

Герметично

Самоцентрирующаяся профильная манжета на диске имеет L-образную форму, фиксируется прижимным кольцом из нержавеющей стали и обеспечивает 100% герметичность в обоих направлениях.

О-образные кольца обеспечивают герметичность относительно внешней среды. При износе уплотнения могут быть заменены без демонтажа затвора из трубопровода.

Надёжно

Седло изготовлено методом наплавки нержавеющей стали с последующей полировкой, не подвержено коррозии на протяжении всего срока эксплуатации.

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

затвор дисковый фланцевый с двойным эксцентриситетом с электроприводом auma

Характеристики

Температура рабочей среды

—

+15°С .. +80°С, кратковременно: -15 °C … +90 °C

Материал

—

Чугун

Номинальный диаметр, мм

—

DN 200 — DN 2000

Cтоимость без переплаты за бренд

В корзину

Купить в 1 клик

За счёт двойного эксцентрика уплотнение диска отходит от седла уже при небольшом открытии, снижая трение и усилия при управлении. Это уменьшает износ, повышает надёжность и обеспечивает герметичность класса А.

Удобно

Редуктор с фланцем по ISO 5210 позволяет легко автоматизировать затвор, в т.ч. смонтированный ранее.

Встроенные проушины обеспечивают простой монтаж, а опоры — устойчивость.

Строительная длина затвора совпадает со строительной длиной клиновой задвижки (серия F4 по DIN, серия 14 по EN) при значительно меньшем весе и габаритах.

Энергоэффективно

Возможно установить менее мощный привод благодаря конструкции редуктора с высоким передаточным числом. Диск имеет низкопрофильную конструкцию, обеспечивающую высокую пропускную способность и минимальные потери напора.

Герметично

Самоцентрирующаяся профильная манжета на диске имеет L-образную форму, фиксируется прижимным кольцом из нержавеющей стали и обеспечивает 100% герметичность в обоих направлениях.

О-образные кольца обеспечивают герметичность относительно внешней среды. При износе уплотнения могут быть заменены без демонтажа затвора из трубопровода.

Надёжно

Седло изготовлено методом наплавки нержавеющей стали с последующей полировкой, не подвержено коррозии на протяжении всего срока эксплуатации.

Описание
Документы

Назначение и область применения

Затвор дисковый с двойным эксцентриситетом применяется в качестве запорной арматуры для различных систем, в которых рабочей средой является вода и нейтральные жидкости: хозяйственно-питьевое водоснабжение, оборотное водоснабжение, насосные станции и др. Возможна установка в колодцах, камерах и безколодезным способом.

Номинальный диаметр

DN 200 — DN 2000

Номинальное давление

PN 10 / PN 16

Температура рабочей среды

+15°С .. +80°С, кратковременно: -15 °C … +90 °C

Присоединение

Фланцевое

Материал

Чугун

Герметичность затвора

Класс «А» по ГОСТ 9544-2015 в оба направления

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Соответствуют ГОСТ 33259-2015

Климатическое исполнение

«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С)

Испытания по ГОСТ 33257-2015, испытательная среда — вода

— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN

Строительная длина по ГОСТ 3706-93

Управление

Электропривод

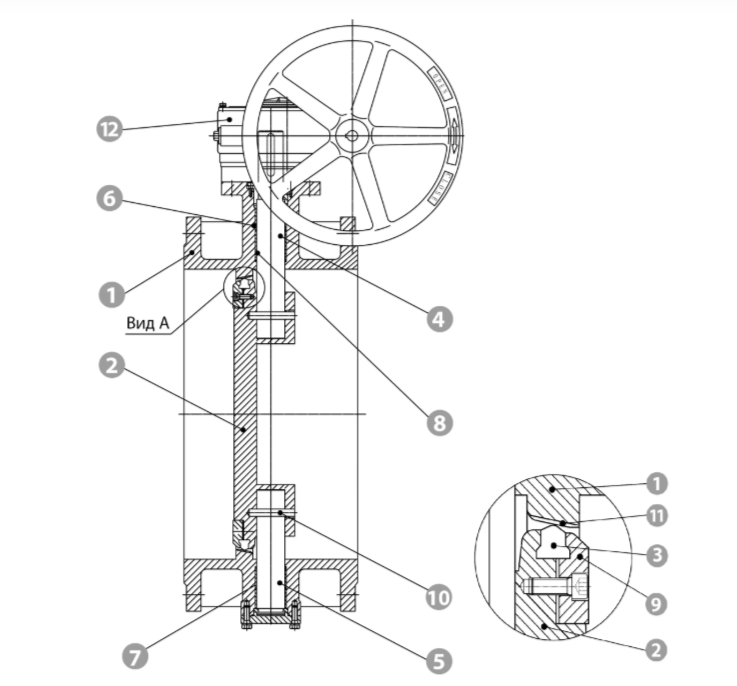

1. Корпус

Высокопрочный чугун ВЧ40 (EN-GJL-400-15)

2. Диск

Высокопрочный чугун ВЧ40 (EN-GJL-400-15)

3. Вал

Нерж. сталь 20X13 (AISI420)

4. Манжета

Жаростойкий EPDM

5. Уплотнительное кольцо

EPDM

6. Втулка

PTFE

7. Штифт

Нерж. сталь 08Х17Н13М2 (AISI 316)

8. Рукоятка

Ст20

Документы

Технический паспорт затвор дисковый с двойной эксцентриситетом фланцевый с электроприводом Auma

636,8 Кб

Декларация_ТР ТС 010

479,2 Кб

Пожарный сертификат ТР ЕАЭС 043

1,1 Мб

Пожарный сертификат ТР ЕАЭС 043_затворы PN25

1,3 Мб

Сертификат сейсмостойкости

5 Мб

Экспертное заключение

4,4 Мб
