Назначение и область применения
Применяется в качестве запорно-регулирующей арматуры для различных систем, в которых рабочей средой является вода и нейтральные жидкости: тепло- и хозяйственно-питьевое водоснабжение, оборотное водоснабжение, насосные станции, система вентиляции и др. Возможна установка в колодцах и камерах.
Номинальный диаметр
Номинальное давление
PN 10 / PN 16
Температура рабочей среды
+15°С .. +115°С, кратковременно: -20 °C … +130 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления

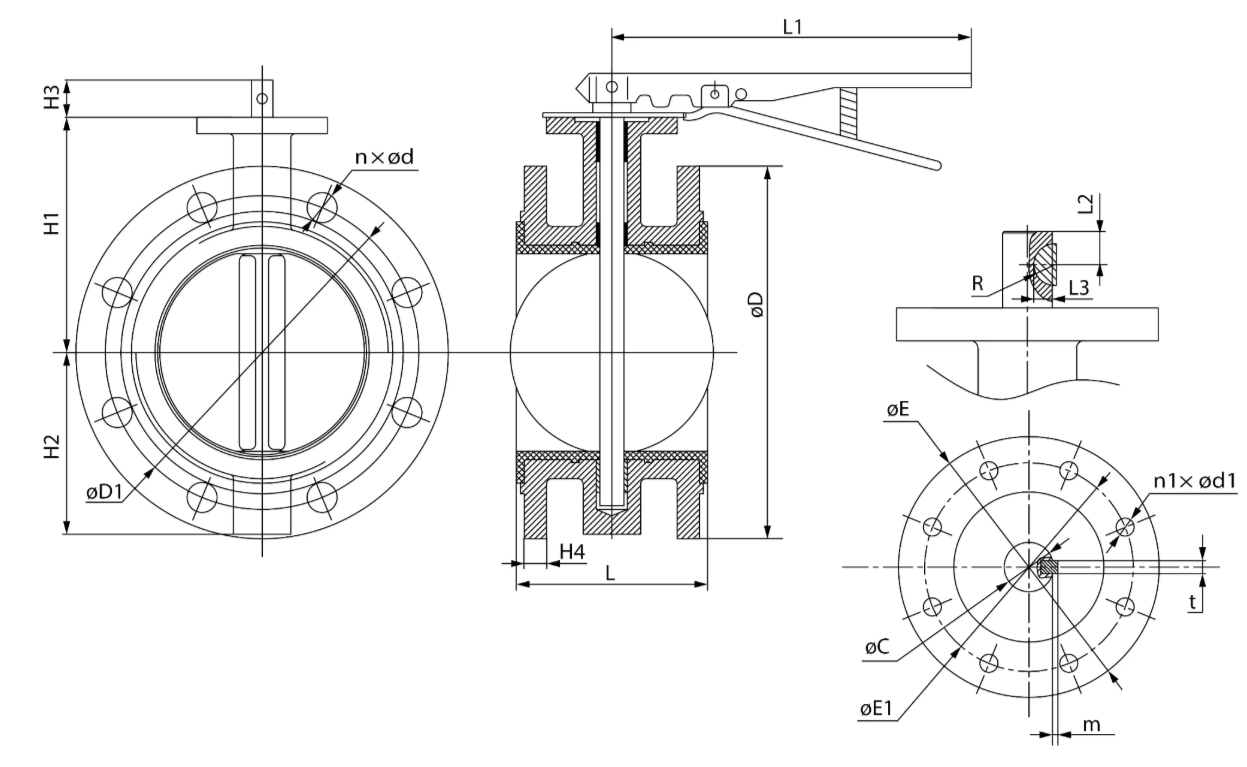

Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С)
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Строительная длина по EN 558-1 серия 13
Управление
Рукоятка

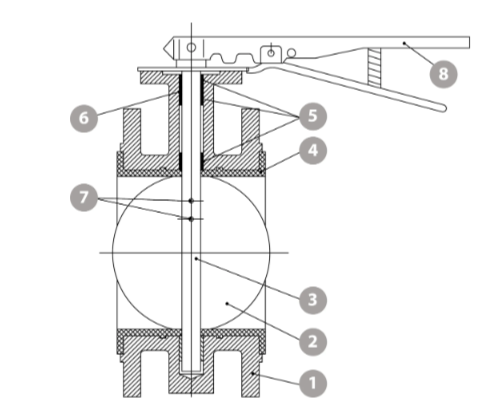

1. Корпус
Высокопрочный чугун ВЧ40 (EN-GJL-400-15)
2. Диск
Высокопрочный чугун ВЧ40 (EN-GJL-400-15)
3. Вал
Нерж. сталь 20X13 (AISI420)
4. Манжета
Жаростойкий EPDM
5. Уплотнительное кольцо
EPDM
6. Втулка
PTFE
7. Штифт
Нерж. сталь 08Х17Н13М2 (AISI 316)
8. Рукоятка
Ст20
