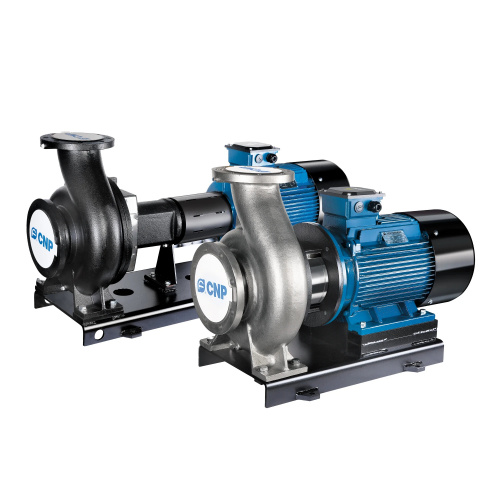

NIS, NISF, NISO
По запросу
Насосы серий NIS – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением передовых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.
Подробности
Характеристики
Диапазон подач
—
3 м³/ч ~ 1200 м³/ч
Напор
—
4 м ~ 160 м
Мощность
—
0,37 ~ 200 кВт
Температура перекачиваемой среды
—
-15°С ~ +110°С (по запросу до +130°С)
Максимальное рабочее давление
—
16 бар
Cтоимость без переплаты за бренд
NIS, NISF, NISO
По запросу
Оптимизируем стоимость
Проверим ваш проект и предложим решение за 24 часа!
Сделаем выгоднее
Поделимся скидкой - выгоднее производителя
Гарантия качества
Весь товар сертифицирован
Конструкция
- Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

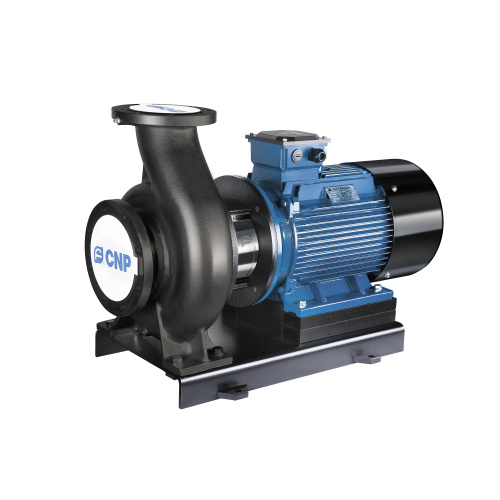

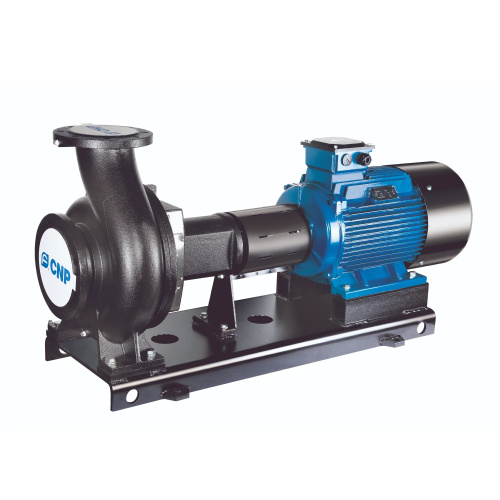

- Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.
- Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса ➁гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR.
- Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность.
- Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы➀ могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2).
Характеристики
|
Диапазон подач
|
3 м³/ч ~ 1200 м³/ч |
|
Напор
|
4 м ~ 160 м |
|
Мощность
|
0,37 ~ 200 кВт |
|
Температура перекачиваемой среды
|
-15°С ~ +110°С (по запросу до +130°С) |
|
Максимальное рабочее давление
|
16 бар |
|
Продукт
|
Насос |
|
Тип насоса
|
Консольные и консольно-моноблочные одноступенчатые насосы |
|
Серия насоса
|
NIS, NISF, NISO |
